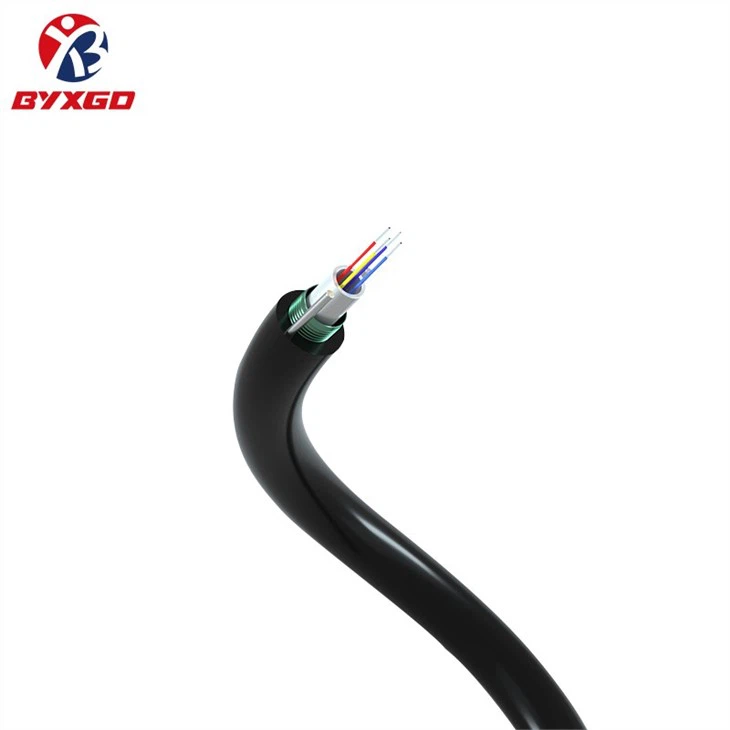

GYXTW 광 케이블
GYXTW는 덕트 및 공중 애플리케이션에 적합한 실외용 광섬유 케이블입니다. 우리는 2개의 광섬유 코어에서 24개의 광섬유 코어까지 GYXTW 광섬유 케이블을 공급합니다. 단일 모드 유형과 다중 모드 유형을 모두 사용할 수 있습니다. 광섬유 케이블 GYXTW, 2 ~ 12 섬유, 젤리 충전 및 섬유 포함 중앙 느슨한 튜브, 공중 합체 코팅 강철 테이프, 평행 한 강철 와이어 1.2mm, PE 외피, G652D SM 섬유, 귀하의 요청에 대한 자세한 사양.
제품 사양
케이블 구조 및 매개변수
섬유 | 튜브 | 철강선 | 시스 두께 | 전체 직경 | 무게 |
mm | mm | mm | mm | kg/km | |
6 | 2.5 | 1.0 | 2.3 | 8.4 | 73 |
12 | 3.0 | 1.0 | 2.3 | 8.9 | 81 |
* 공칭 외피 두께는 0.2mm의 공차가 있을 수 있습니다.
* 공칭 전체 직경은 0.2mm의 공차가 있을 수 있습니다.
케이블 광섬유의 성능
케이블 연결 광섬유(ITU-T Rec. G.652D)의 성능
안건 | 사양 |
섬유 유형 | 단일 모드 |
섬유 소재 | 도핑된 실리카 |
감쇠 계수 |
|
점 불연속 | 0.05dB 이하 |
케이블 차단 파장 | 1260nm 이하 |
제로 분산 파장 | 1300 ~ 1324nm |
제로 분산 기울기 | 0.092ps/(nm².km) 이하 |
색채 분산 |
|
PMD | 0.2ps/km½ 이하 |
모드 필드 직경 @ 1310 nm | (8.6~9.5)±0.6음 |
코어/클래드 동심도 오차 | 0.6um 이하 |
클래딩 직경 | 125.0 ± 1음 |
클래딩 비 원형 | 1.{1}}퍼센트 이하 |
1차 코팅 직경 | 245 ± 10음 |
증명 시험 수준 | 100kpsi(=0.69Gpa), 1% |
온도 의존성 | 0.1dB/km 이하 |
케이블 굽힘 반경:
10 x 케이블 직경(정적)
20 x 케이블 직경(동적)
적용 온도 범위
작동 온도 범위 | -40도 ~ 영하 60도 |
보관 / 운송 온도 범위 | -40도 ~ 영하 60도 |
설치 온도 범위 | -20도에서 +50도까지 |
포장

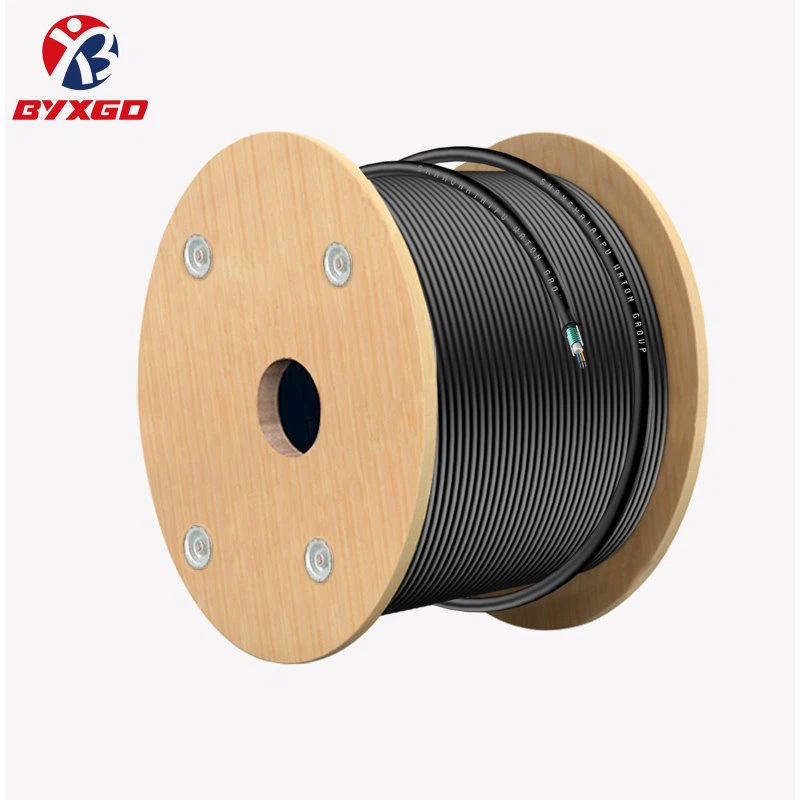

각 단일 케이블 길이는 철제 스탠드-목재 합성물 또는 순수한 나무 드럼에 감겨 있습니다.
표준 드럼 길이는 2000m ±2%, 또는 고객 요구 사항으로 제공될 수 있지만
공차가 있는 6000m.
플라스틱 완충 시트로 덮여 있습니다.
강한 나무 판자로 밀봉.
테스트를 위해 케이블 내부 끝의 최소 1m를 확보해야 합니다.
특징
* 스틸 와이어 강도 필러는 튜브 섬유 스틸 테이프 갑옷을 보호합니다.
* 좋은 자외선 내성 속성.
* 내습성이 좋다.
신청
